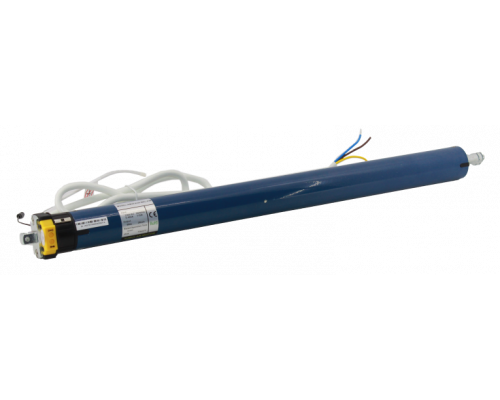

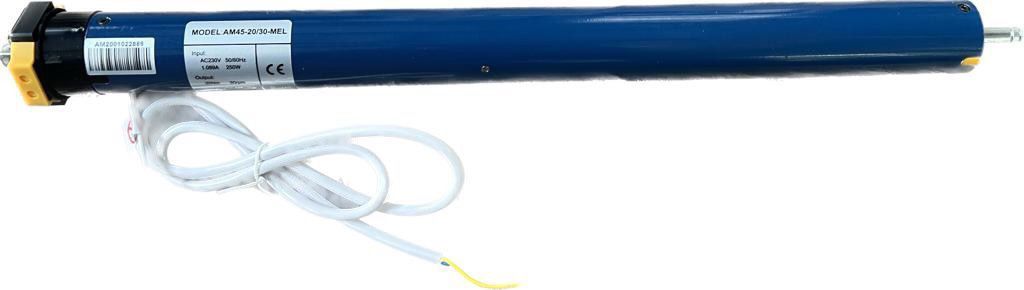

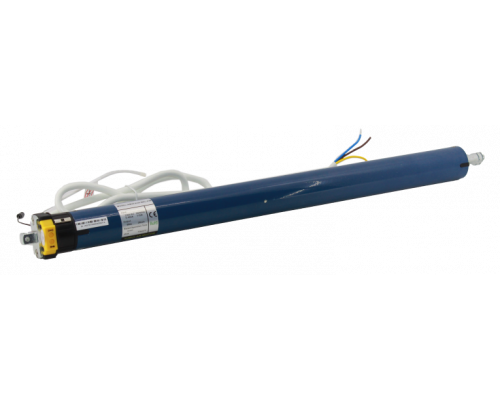

Внутривальный двигатель "А-ОК" - AM45-30/17 ZS-P, для ZIP - Экрана с функцией обнаружения препятствия

• Можно установить ВЕРХНИЙ и НИЖНИЙ пределы и одно ПРОМЕЖУТОЧНОЕ предельное положение. Предельное положение будет сохранено в двигателе при отключении питания;

• Доступно внешнее управление сигналом с сухими контактами.

• Доступна функция RS485, для определения состояния двигателя.

• Перемещение точки и непрерывное перемещение вариантов.

• Доступен переключатель направления вращения двигателя.

• Автоматическое определение времени вращения двигателя, высокая точность.

• Датчик положения с защитой от отключения и функцией защиты от короткого замыкания.

• Интеллектуальное обнаружение препятствий и перегрузок, особенно для работы ZIP – экранов.

• Когда двигатель обнаруживает не плавное движение (сопротивление) при движении вверх/вниз, он отскакивает и продолжает двигаться в том же направлении.

• Двигатель не остановится, пока не обнаружит сопротивление 3 раза в одном и том же месте, чтобы убедиться, что это препятствие.

Осторожно:

Держать подальше от воды

Избегать попадания воды на кабель

Не ронять двигатель и не ударять

Защитить двигатель от попадания химикатов

Не сверлить двигатель

Не погружать в воду

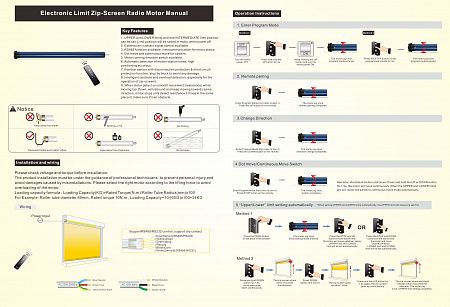

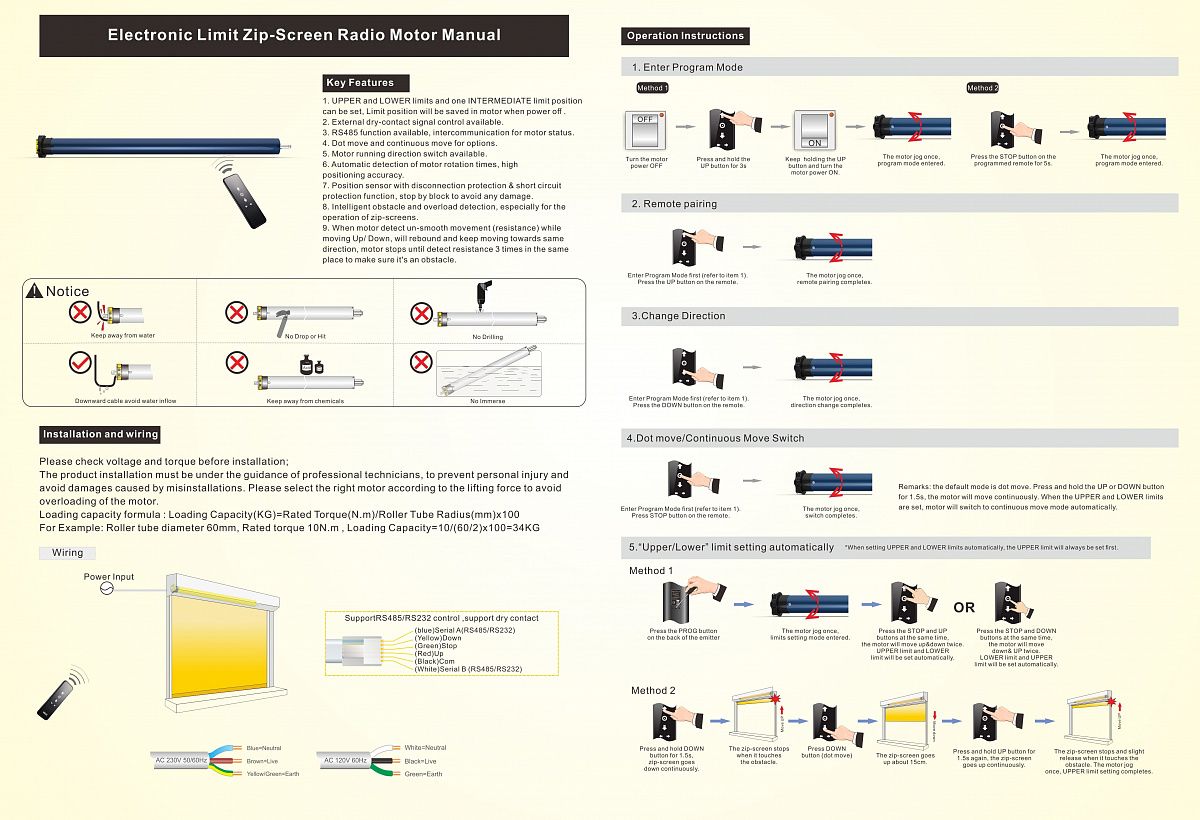

Монтаж и проводка:

• Пожалуйста, проверьте напряжение и крутящий момент перед установкой.

• Установка мотора должна осуществляться под руководством профессионального технического специалиста

• Во избежание травм и повреждений, вызванных неправильной установкой.

• Пожалуйста выберете правильный двигатель в соответствии с подъемной силой, чтобы избежать перегрузки двигателя.

• Формула грузоподъемности:

• Грузоподъемность (кг) = нормальный крутящий момент (Nм)/ радиус трубы (мм) * 100.

• Например: диаметр трубы 60мм., номинальный крутящий момент 10 Nм,

• Грузоподъемность = 10/(60/2) * 100 = 34кг.

Поддержка управления RS485/RS232, поддержка сухого контакта:

• Синий — серийный А (RS485/RS232)

• Жёлтый — вниз

• Зелёный — стоп,

• Красный — вверх

• Чёрный - ---

• Белый — Последовательный В (RS485/RS232)

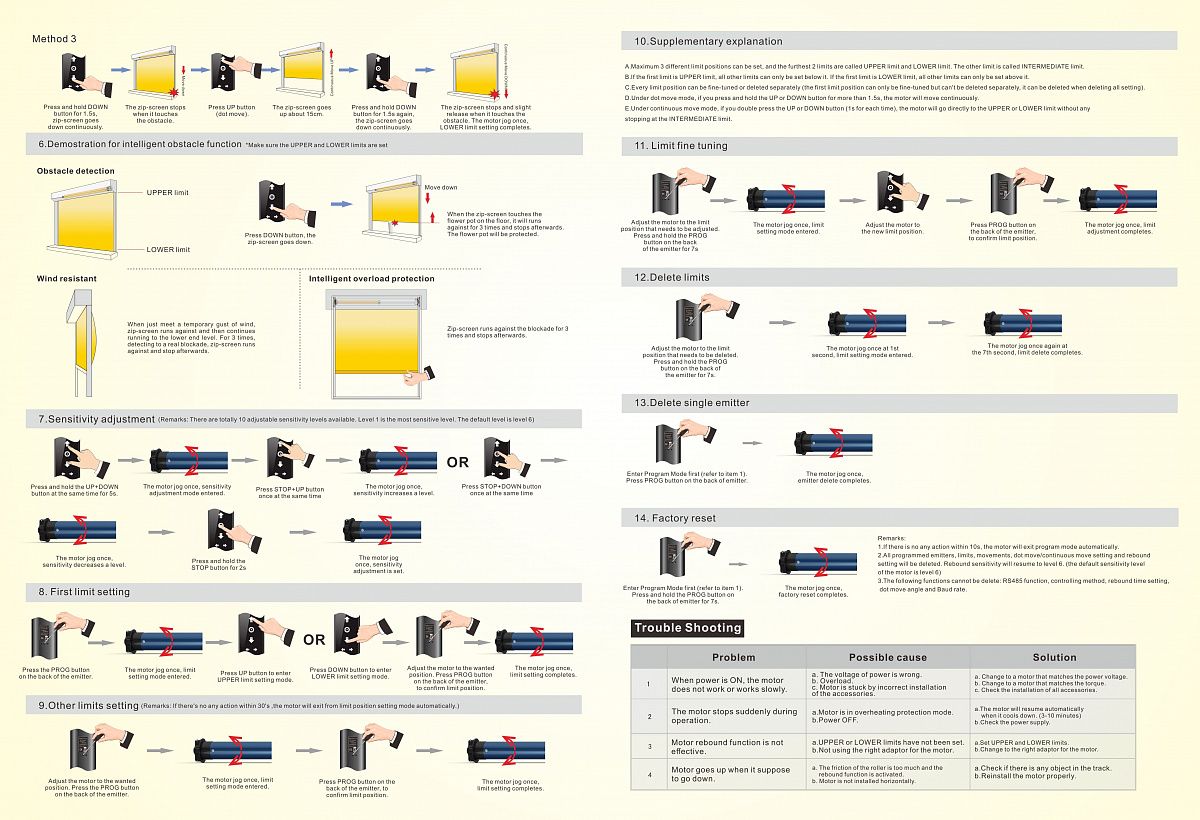

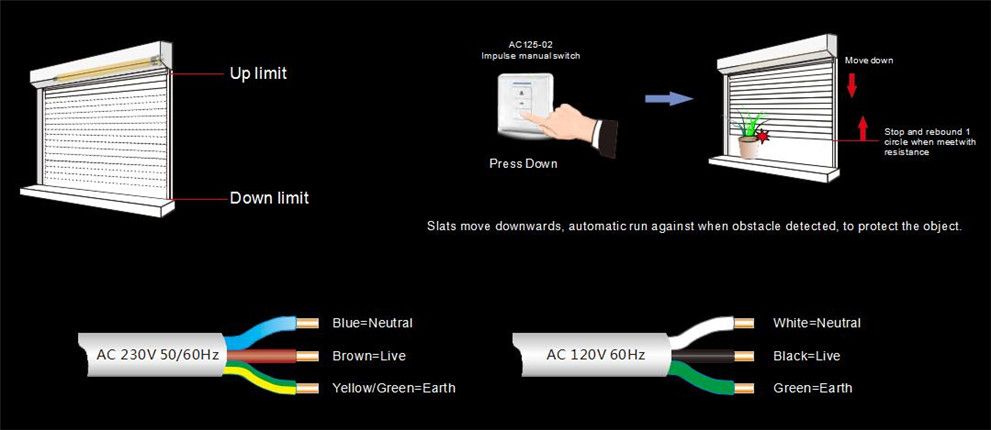

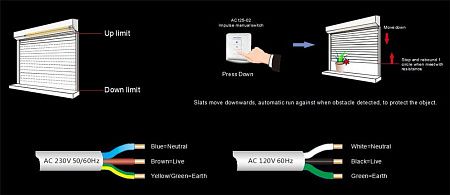

Демонстрация интеллектуальной функции препятствия «Убедитесь, что установлены ВЕРХНИЙ и НИЖНИЙ пределы»

1. Нажмите кнопку ВНИЗ → ZIP – экран опустится

2. Двигаясь ВНИЗ → Когда ZIP – экран столкнется (к примеру) с цветочным горком на полу, он ударится 3 раза и после этого останавливается. Цветочный горшок будет защищен.
